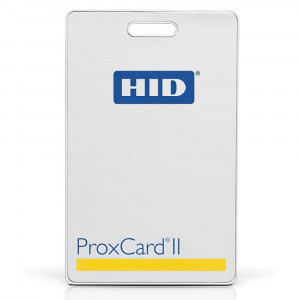

Пластиковые карты HID

HID (HID Corporation) является самой популярной компанией производителем средств идентификации (карточки HID, брелки и метки) и бесконтактных считывателей используемых в системах контроля доступа и учета рабочего времени и в других информационных системах для идентификации пользователей.

Взаимодействие пары идентификатор-считыватель в формате HID Proximity осуществляется по принципу радиочастотной идентификации RFID на частоте 125 кГц с использованием двух поднесущих частот для передачи "0" и "1" передаваемого кода.

На сегодняшний день существует большое количество разновидностей формата HID Prox, но наиболее распространенным из которых является 26-битный формат, имеющий индекс производителя H10301. Данный формат является стандартом карт HID и самым распространенным.

Соответственно, при выборе оборудования для создания СКУД, стоит обращать внимание на поддержку контроллером СКУД того или иного формата считывателей и, как следствие, электронных идентификаторов, например, карт.

Формат HID H10301 поддерживается большим количеством контроллеров СКУД, т.к. для передачи кода идентификатора от считывателя к контроллеру чаще всего используется наиболее популярный из интерфейсов - Wiegand-26 с соразмерным стандарту HID H10301 количеством бит в посылке.

Схематично формат H10301 выглядит так

Как видно, номер карты состоит из facility code или фасилити кода (он же номер группы или номер серии) и непосредственно индивидуального номера карты, занимающих соответственно 8 и 16 бит данных.

Каждому фасилити коду, которые могут быть диапазоне от 1 до 255, можно присвоить до 65535 индивидуальных номеров карт. На данный момент встречается достаточное количество систем контроля доступа, где требуется конкретное значение данного кода. СКУД может быть настроен на определенное количество фасилити кодов, обычно не более 5. В таком случае администраторы системы СКД могут столкнуться со сложность в быстрой покупке карт, так как потребуется определенный FC и номера из свободного диапазона (что бы не было пересечения с уже выданными картами на объекте). Такие карты поставляются с завода изготовителя и срок их изготовления и поставки в РФ составляет примерно 4-6 недель.

Контроль четности передаваемых бит в посылке осуществляется первым и последним битами.

Для этого 26 бит делятся ровно пополам и если первая половина посылки имеет в 12 битах данных четное количество “1”, то значение первого бита четности становится = “0” и наоборот. Иначе говоря, первый бит четности принимает такое значение, чтобы количество “1” в первой половине посылки было четным.

Бит четности (нечет) наоборот принимает свое значение = “1”, если идущие перед ним 12 бит данных во второй половине посылки имеют четное количество “1”, и значение = “0”, если это количество нечетное.

Помимо вышеописанного формата HID H10301 также существуют и другие стандарты, например, H10302 и H10304.

HID H10302, как и формат H10301 является открытым, но в то же время компания HID следит за тем, чтобы номера карт не повторялись и были уникальными.

Согласно стандарту H10302 в идентификаторе содержится большее количество данных, чем в H10301 – формат является 37-битным. Стоит учесть, что не все системы контроля доступа могут работать с номером карты такой большой длины.

Соответственно необходимо принять это к сведению при выборе оборудования СКУД, иначе поддержка карт данного формата не будет осуществляться системой.

HID H10304, также как и формат H10302, является 37-битным, но в отличие от последнего, имеет в наличии и номер карты Хид и фасилити код (значительно большей, чем у H10301 длины - 65535 доступных фасилити кодов).

При выборе оборудования для работы с данным форматом также стоит уделять особое внимание подбору комплектующих, так как не все существующее оборудование СКУД способно работать с форматами такой длины.

Отдельно также стоит упомянуть о формате HID Corporate 1000.

Данный формат является 35-битным и предназначен для обеспечения конечных пользователей их собственным форматом карт HID Proximity.

Предназначен в первую очередь данный формат для крупных корпоративных заказчиков. HID Corporation в этом случае резервирует индивидуальный для каждого такого пользователя формат HID Corporate 1000, тем самым исключая дублирование карт.

HID Corporate 1000 содержит в себе уникальный номер компании. Количество возможных номеров проксимити карт HID, доступных в данном формате для каждой из компаний, составляет более миллиона.
